C4D使用破碎工具制作一个3D心脏模型破碎效果图文教程

C4D使用破碎工具制作一个3D心脏模型破碎效果图文教程
作者主页：https://www.zcool.com.cn/u/19591310

C4D的运动图形板块非常强大，可以做很多好玩的东西，这次教程用运动图形里的破碎效果来做一个破碎的心形；心形的建模有很多种，这次用非常便捷的公式化来做。

先看下最终效果

话不多说，下面开始进入实例操作：

一、心形建模

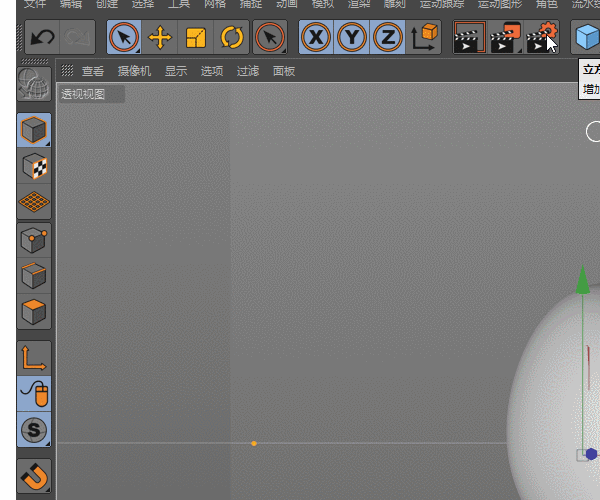

01、新建一球体对象，设置参数如下。

02、新建公式化效果对象，使它作为球体的子对象，设置参数如下，简单的爱心DUANG一下就出来了，是不是很easy  ：-）

03、选中球体对象，右键执行当前状态转对象，把爱心转为可编辑对象，接下来都用可编辑对象来进行操作。

04、在对象模式下，用缩放工具对心形进行适当挤压得到一合适形状。

二、破碎效果

01、给爱心添加运动图形里面的破碎效果。

下面几步比较关键，瞪大眼仔细看！

02、

a、破碎属性里的对象栏中勾选空心对象和优化并关闭孔洞（空心对象可减少电脑资源使用率，优化并关闭孔洞可使对象为实心）。

b、破碎属性里的来源栏中选中点生成器-分布，把分布形式改为指数，设置影响轴向如图，这样可以实现最后效果中爱心集中在一角破碎，点数量改为200。

03、破碎效果有了，但是破碎的效果器还没有，我们继续添加效果器，这次用了三个效果器，其中时间效果器实现碎片的轴向移动，简易效果器实现碎片的缩小直至消失，随机效果器使碎片更自然。需要注意的一点，添加后工程自带有动画效果。

04、设置三个效果器衰减模式都为线性，在关闭破碎效果的情况下对他们进行相应的调整，注意效果器的箭头方向要指向爱心。

05、位置调整好后，重新点开破碎效果，然后设置三个效果器的参数如图示

06、破碎效果器全部设置好后，点击播放，漂亮的破碎效果就出来了，选中合适的一帧画面，点击暂停，把它留着作为后面渲染画面。

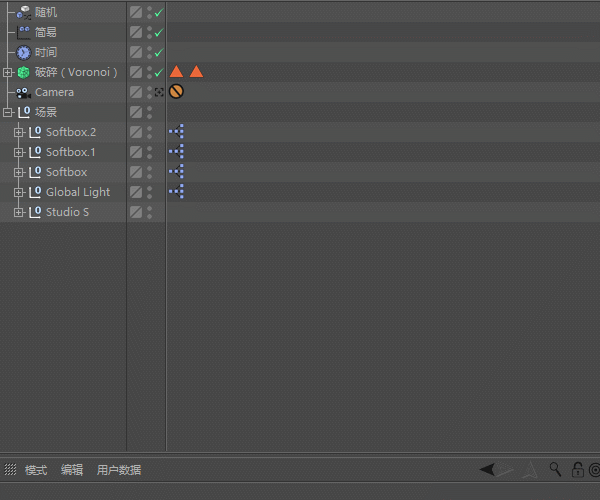

01、给对象添加场景和灯光，这个自己随意发挥，我是用了预设场景和灯光。

02、在破碎的选集选项中勾选内表面和外表面，这样会自动生成内外表面的选集出来，给他们分别添加相应材质。

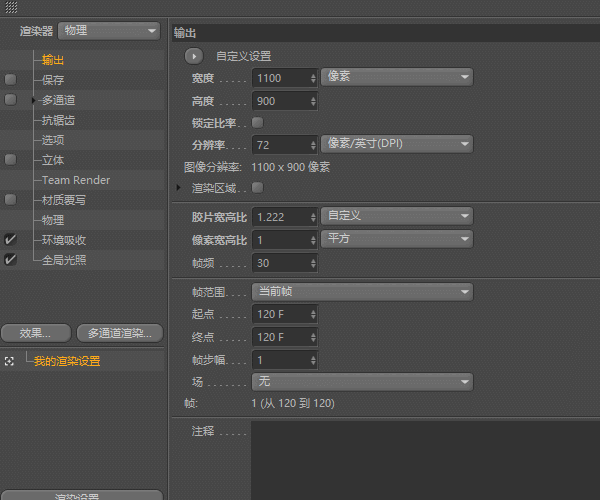

03、进行渲染设置，我这里使用了默认的物理渲染器并添加了全局光照和环境吸收，物理中采样器选择递增，可以有效去除噪点， 物理选项中细分数看情况调整。

04、递增渲染模式可以一直渲染，感觉可以了就停止渲染，然后进行导图。

最终效果

---The end---
