如何准确定位光缆线路的障碍点

光传输系统故障处理中故障定位的总体思路是:先外部，后传输。也就是说，在故障定位时，首先要排除可能的外界因素，如光纤断裂、电力中断等，然后再考虑传输设备。因此，如何准确定位障碍点非常重要。

1.所有线路中断:光板有R-LOS告警，可能是光缆被外力剪断、吹断或拉扯所致；

2.个别系统通信质量下降:出现错误告警，线路可能的原因是光纤敷设连接过程中光纤损坏，使线路损耗小；活动接头不到位，或轻度污染，或其他原因造成适配好坏；光纤性能下降，其色散和损耗特性因环境因素而波动；在侧向应力的作用下，光纤整体衰减增大；损坏光缆；水进入电缆箱；光纤在一些特殊点处受压(例如，光纤被压在接收托盘中)。

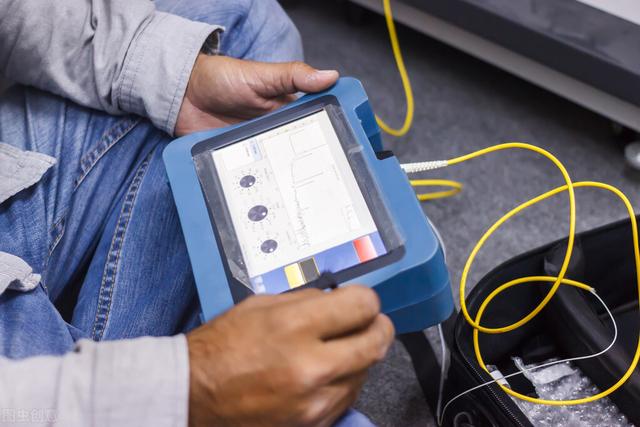

确定线路障碍物后，使用OTDR测试线路，以确定障碍物的性质和位置。当光缆线路因自然灾害或外部施工等外界影响而受阻时，检修人员一般很容易根据测试人员提供的位置找到障碍物。然而，如果不是这样，就不容易从路线上的异常现象中发现障碍。这时候就要根据OTDR测得的障碍点到测试点的距离，用原始测试数据进行核对，找出障碍点在哪个路段，再经过必要的换算后精确测量两者之间的地面距离，直到找到障碍点的具体位置。但往往会出错，障碍点与实测计算位置相差较大，浪费人力物力，光缆线路障碍造成的影响或损失会更大。

首先要分析影响光缆线路障碍点准确定位的主要因素。

1.OTDR测试仪器的固有偏差

它根据OTDR的测试原理，以一定的周期向被测光纤发送光脉冲，然后以一定的速率对光纤背向散射的信号进行采样、量化和编码，然后存储和显示。这种OTDR仪器本身由于采样间隔存在误差，这种固有的偏差主要体现在距离分辨率上。OTDR的距离分辨率与采样频率成正比。

2.测试仪器操作不当造成的误差

在光缆故障定位测试中，OTDR仪器的正确性直接关系到越障测试的准确性。比如仪器参数的设置和精度，仪器量程选择不当或者光标设置不准确都会导致测试结果的误差。

A.设置仪器折射率偏差引起的误差。

不同制造商和不同类型的光纤具有不同的折射率。因此，使用OTDR测试光纤长度时，必须先设置仪器参数。折射率设置就是其中之一。当几根光缆的折射率不同时，可以采用分段设置的方法，减少折射率设置误差带来的测试误差。

B.测量范围选择不当

当OTDR仪器的距离分辨率为1m时，只有将图形放大到25m/网格的水平尺度才能实现。仪表被设计成使光标每25步移动一个完整的网格。在这种情况下，光标每移动一次就意味着移动了1m的距离，因此读出的分辨率为1m。如果水平刻度选择2千米/格，每次光标移动时，距离将移动80米(即2000/25米)。可以看出，测试时选择的范围越大，测试结果的偏差越大。

c、脉冲宽度选择不当

在脉冲幅度相同的情况下，脉冲宽度越大，脉冲能量越大，OTDR的动态范围越大，对应的盲区越大。

D.平均治疗时间选择不当

OTDR测试曲线是在每个输出脉冲后对反射信号进行采样，并对多个样本进行平均，以消除一些随机事件。平均时间越长，噪声水平越接近最小值，动态范围越大。平均时间越长，测试精度越高，但是到了一定程度，精度就不再提高了。为了提高测试速度，缩短整体测试时间，一般测试时间可以选择在0.5-3分钟以内。

e、光标位置不当

活动连接器、机械接头和光纤的破损会造成损耗和反射。光纤端面断裂会产生各种菲涅尔反射峰或因端面不规则而无菲涅尔反射。如果光标设置不够准确，会有一些误差。

3.计算误差

光缆线路障碍点的计算涉及的因素很多，计算过程中的误差，以及结果与现实的出入，都会造成较大的距离偏差。

二。提高光缆线路故障定位精度的方法

1、正确掌握仪器的使用。

A.正确设置OTDR的参数。

当使用OTDR测试时，必须首先设置仪器参数，其中最重要的是设置测试光纤的折射率和波长。只有准确设置测试仪器的基本参数，才能为准确测试创造条件。

b、选择合适的测试范围文件。

对于不同的测试距离文件，OTDR测试的距离分辨率是不同的。测量光纤障碍点时，应选择大于被测距离的最近的测试量程文件，以充分利用仪器自身的精度。

C.应用仪器的放大功能。

利用OTDR的放大功能可以将光标精确地设置在相应的拐点上，利用放大功能键可以将图形放大到25m/格，从而获得分辨率小于1m的更精确的测试结果。

2.建立准确完整的原始数据。

准确完整的光缆线路信息是障碍物测量和定位的基本依据。因此，必须重视线路资料的收集、整理和核对，建立真实、可信、完整的线路资料。监测光缆连接时，记录光纤从测试端到各拼接点的累计长度和中继段光纤的总衰减值，测试时还要登记测试仪器的型号和折射率的设定值。准确记录各种光缆。详细记录各联合坑、特殊地段、S形敷设、进线室等处的光缆长度。、以及接头盒、接线盒、ODF架等中的光纤长度。，以便在转换故障点的进路长度时扣除。

3.正确转换

有了准确完整的原始数据，OTDR测得的故障光纤长度就可以与原始数据进行对比，迅速找出故障点的位置。但是，要准确断出故障点的位置，必须将被测光纤的长度换算成从测试端(或接头点)到故障点的地面长度。从测试端到故障点的地面长度可通过以下公式计算:L=(L1-L2)/(1+P)-L3—L4-L51+a其中L为测试端到故障点的地面长度(米)，L1为OTDR测量的测试端到故障点的光纤长度(米)，而L2是每个接续盒中剩余的光纤长度(单位为米)L4是测试端与故障点之间的预留长度(单位为米)，L5是测试端与故障点之间光缆敷设的增加长度(单位为米)，A是光缆的自然弯曲率(管敷设或架空敷设为0.5%，直埋敷设为0.7%-1%)，P是光缆中光纤的扭绞率，P的值随光缆的结构而变化。当P值无法预测时，工程中可以使用公式，但要注意R值是光纤到中心的距离(即半径)，测量时要注意松散纤芯的位置；h是节距的长度，实际上就是电缆长度。测量时，一般需要切开光缆，测量几个节距，取平均值。

4.保持测试条件的一致性。

测试障碍物时，尽量保证测试仪器型号、操作方法、仪器参数设置的一致性，使测试结果具有可比性。因此，每个测试仪器的型号和测试参数的设置都要详细记录，以备将来使用。

5.灵活测试和全面分析

障碍测试要求操作者有清晰的思路和灵活的方法处理问题。一般情况下，可以在光缆线路两端进行双向故障测试，结合原始数据计算出故障点的位置。然后综合分析比较两个方向的测试和计算结果，使故障点具体位置的判断更加准确。当故障点附近的线路上没有明显的地物，无法确定具体障碍点的位置时，可采用在最近关节处测量的方法，挖掘初步测试障碍点，末站测试仪器处于实时测量状态。
