可乐罐手绘

当然，上一节中创建的可乐罐模型没有地图是不完整的。本节将跟随学习什么是紫外线，最后改进可乐罐。

(教程:运动设计学校影院4d之旅)

UV的概念（百度百科）：

这里的“UV”指的是u，v纹理贴图坐标的缩写(类似于空之间模型的X，Y，Z轴)。它定义了图片中每个点的位置信息。这些点与3D模型相关联，以确定表面纹理映射的位置。UV是指将图像中的每个点精确地映射到模型对象的表面。点与点之间的间隙由软件成像。通常，纹理映射一个对象的最标准的方法是在平面(平面)，柱面(圆柱)，球面(球面)和立方体(方盒)坐标中投影贴图。平面投影是将图像沿x、y或Z轴直接投影到物体上。这种方法用于纸张、通知、书籍封面等。——即表面平整的物体。平面投影的缺点是，如果表面不平整，或者物体边缘弯曲，就会产生如图a所示的不理想的接缝和变形，为了避免这种情况，需要创建一个带有alpha通道的图像来覆盖相邻的平面投影接缝，而这将是一项非常繁琐的工作。所以对于厚度大，表面不平整的物体，不要用平面投影法。对于立方体，可以分别在X和Y方向进行平面投影，但要注意边缝的融合。或者使用无缝和连续纹理和立方体投影方法。大多数软件都有自动缩放图片的功能，以使图像与表面相匹配。显然，如果您的图像与表面形状不同，自动缩放将改变图像的比例以匹配表面。这通常会产生不理想的结果，所以在制作地图之前测量你的对象的大小。

创建了几个像教程一样的模型来说明UV。

首先创建一个着色器，点击颜色-纹理-表面-棋盘，然后点击棋盘上的图标，将UV频率改为3，将着色器拖动到我们准备好的模型上。

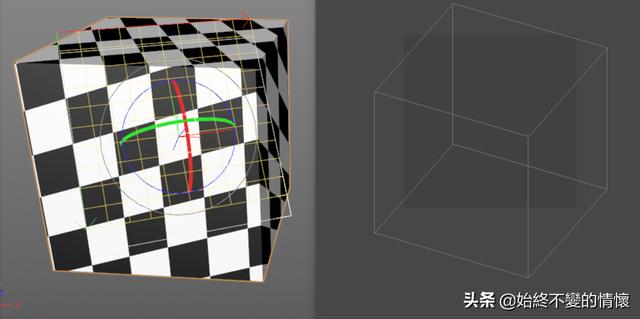

单独看立方体。现在立方体的投影模式是UVW映射。将立方体转换为可编辑对象后，将出现一个UVW标签。在窗口-bodypoint3D-创建一个新的纹理视图，纹理标签，瓷砖将被取消，紫外线将被转移。这时，立方体上的地图也会移动。(如果未取消选中平铺，地图的棋盘只会上下左右移动)

现在将所有贴图恢复为默认参数，将投影模式改为球面，打开纹理模式，就可以看到球面网格线路图了。通过这个视图可以更好的理解贴图的原理，可以通过移动、旋转、缩放来调整贴图。

如果使用UV编辑器打开系统预置中的模型，会发现当UV展开时，会出现一些奇怪的形状。现在让我们试着自己创造紫外线。我们可以看到这个物体没有UVW标签。让我们给它添加一个UVW标签，然后计划把它分成几个部分。一般这种情况下，两段分成两部分，中间展开。展开时，有些地方会被挤压，有些地方会被拉伸。要想按预期裁剪，首先要选择我们想要的裁剪线。

按照预先构思好的裁剪方法，选取台词，设置成选集。这是添加一个UVW标签，切换到BP-UV-edit(右上角切换，默认是启动)。

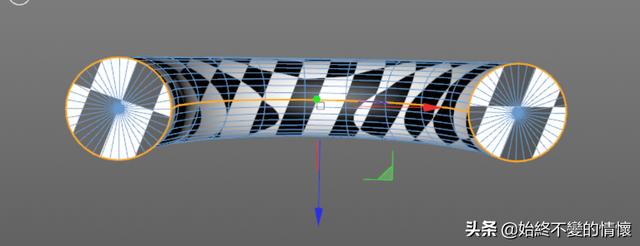

此时可以看到这个物体的UV图像，无论切换什么模式，看起来都很凌乱，不利于贴图(此时收缩)。

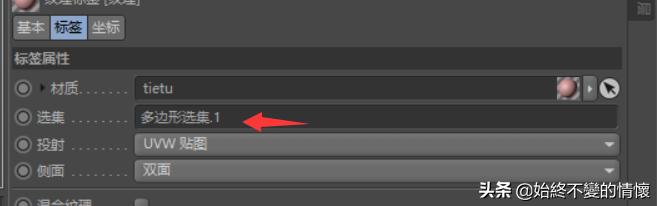

现在你要根据你的期望创建你自己的UV图。在轻松的UV里，红圈里的你都不选。在黄色圆圈中添加一个虚构的选集，然后单击“应用”。同样在平面模式下，UV布局也会改变。

在优化映射中，重新指定应用程序。

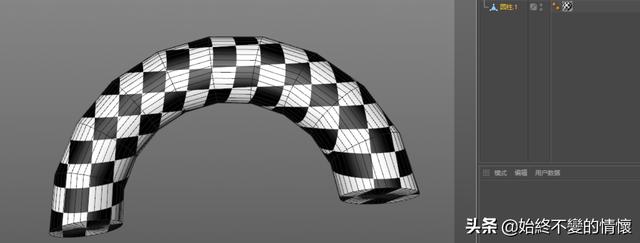

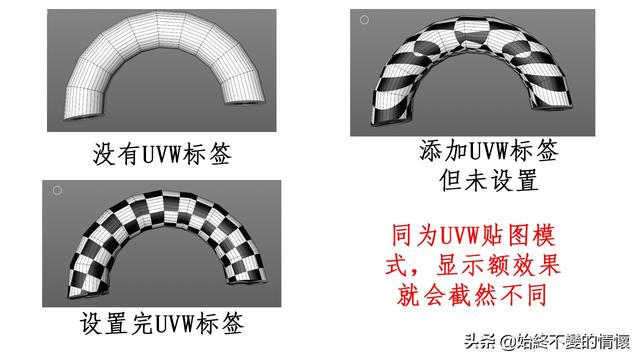

现在我们来对比一下同样的纹理球，同样的UVW贴图模式，显示出来的效果真的完全不一样。

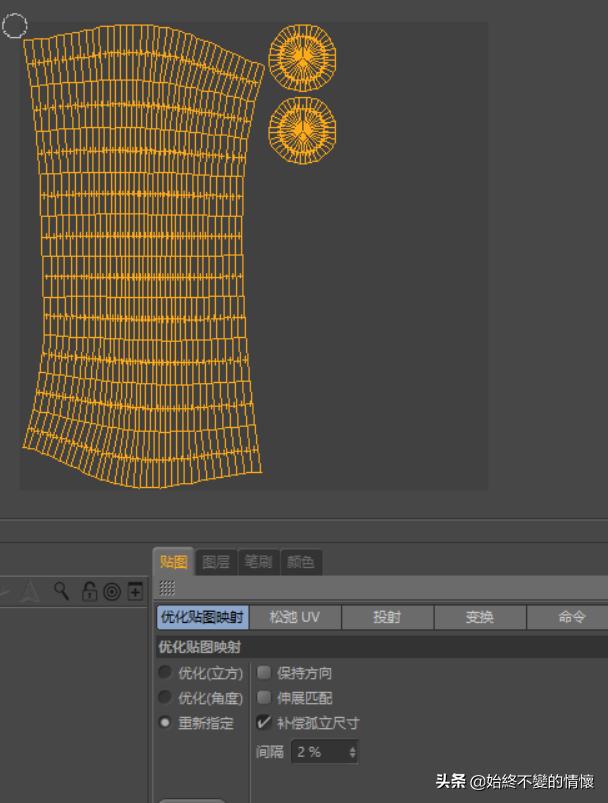

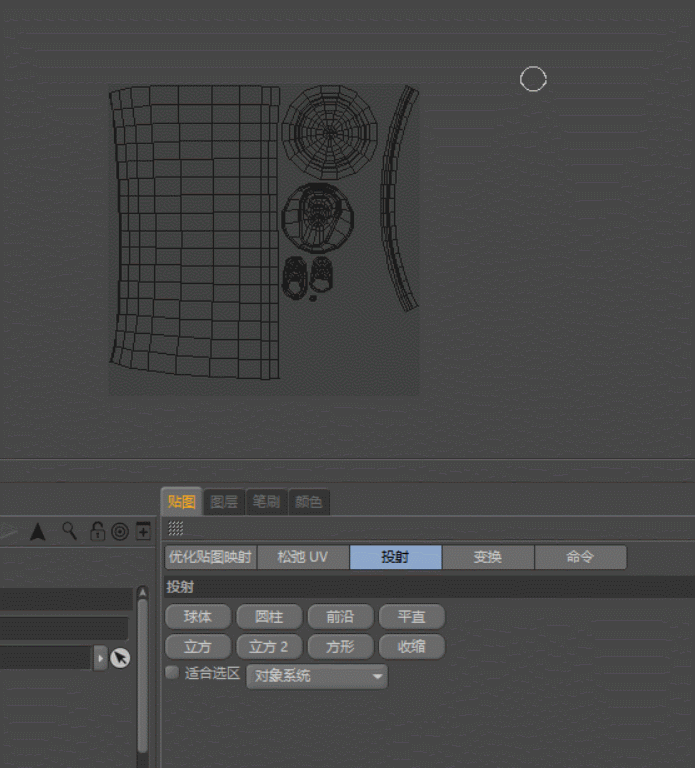

最后，我会在最后一课去可乐罐。现在，我重新设置了它的紫外线。地图主要集中在罐子上，但是没有标签。所以，首先，隐藏标签以便于操作。选择一个选项卡，按快捷键U~W(选择连接)，这样就可以一次选中所有选项卡。在选择菜单下，选择隐藏，选项卡将被隐藏。设置选择，分离顶部边缘，罐体和易拉罐的底部，需要垂直分离。切换到拉环时(罐体上方的线更方便循环选择，垂直分隔需要使用路径选择。记得在所有选择过程中按住shift键添加选择，否则会变成重选。为避免切换到拉环时出错，应将选择模式改为平面模式，在选择中会反向显示)，拉环选择两个底部有槽口的环。也可以进入内部选择铆钉突出的部分，最后切换到面模式(选择tab时按住shift，面模式是为了避免误操作)，最后在选择菜单下，全部显示出来。切换到线模式并设置选择集(在此您可以重命名选择集以便以后操作)。
