d平面模式挖掘不规则孔洞

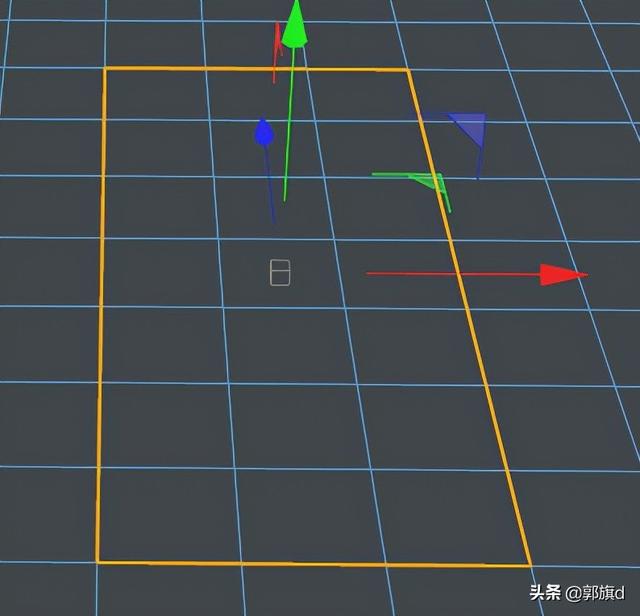

模式1:创建一个新的平面-C变成一个可编辑的对象。

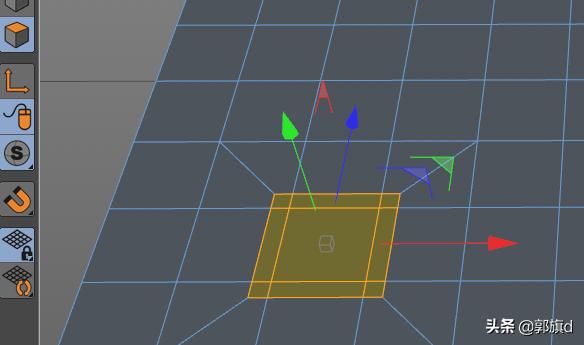

线模式，选择一条矩形线，右键-滑动工具-按Ctrl向内画一圈线。

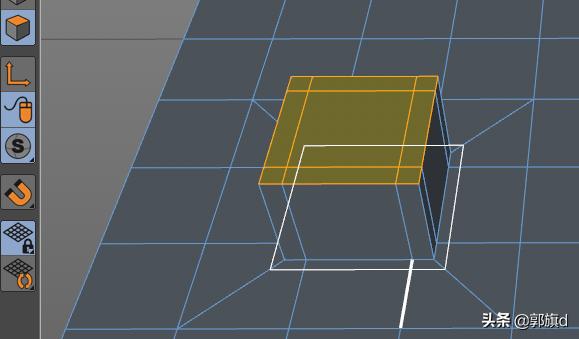

然后在面模式下，选择如图的面，按住Ctrl向上挤出一个面。

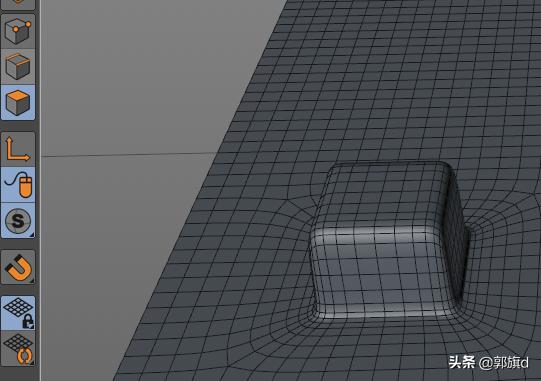

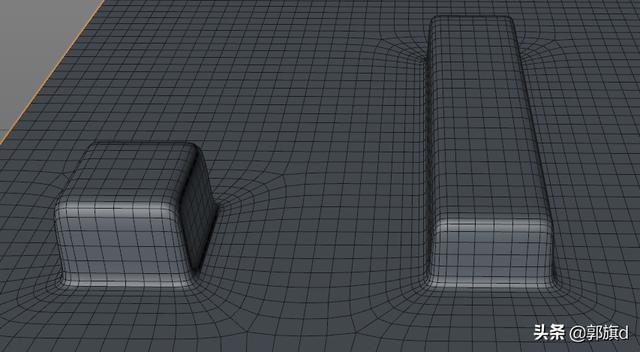

添加细分曲面查看，如果底部接触不够硬，右键圆形切割。

图案二:在平面模式下，选择一条矩形线，按住Ctrl点击线条模式，如图。按Ctrl取消内部行，保留最外面的行。

右键单击-滑动工具-按Ctrl键向内绘制一个圆。

然后在面模式下，U-F工具选择如图的面，按Ctrl向上挤出一个面。

添加细分曲面查看，底面接触不够硬，右键循环切割底面。

模式三:在面模式下，选择一些面，按住Ctrl点击点模式，如图。

右键单击磁铁工具。磁铁的尺寸更小，Y轴为0。刷界面上的点就能得到自己需要的东西。

然后选中最外面的圆线，继续使用磁铁工具将外圆点移动到角落，形成四点夹角。

然后在面模式下，U-F工具选中面，按Ctrl向上挤出一个面，打开细分。

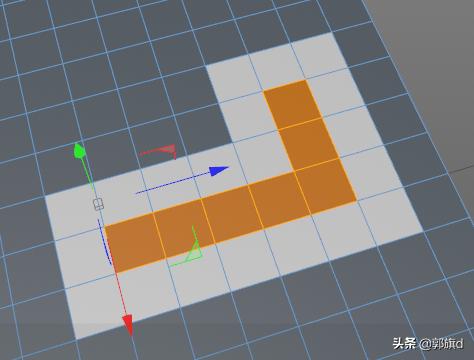

模式4:选择所需的表面形状

然后展开选择这个形状周围的一个圆，如图。

按Ctrl键点击所有面的线条模式，取消内线条，保留外线条，如图。

右键-滑动工具，按Ctrl滑动如图。

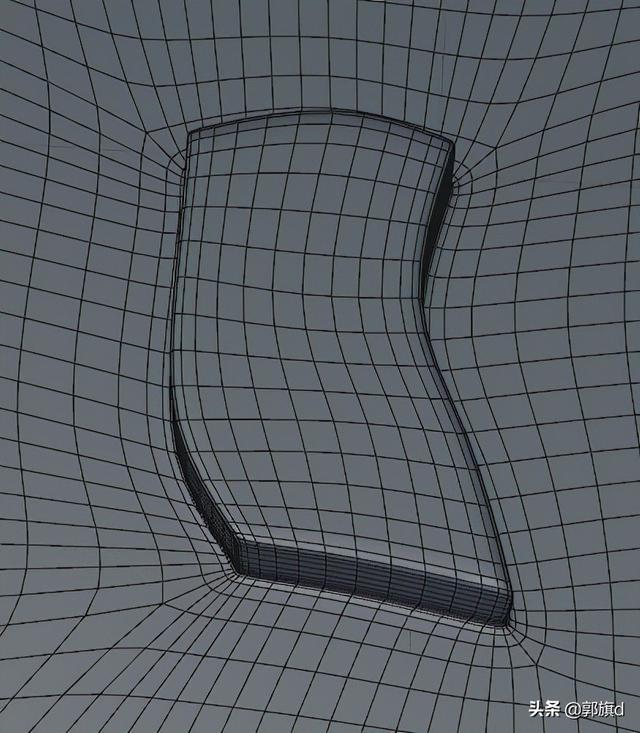

打开细分曲面，看到角点的锐度不够，可以加支撑线。

转到顶视图，线模式，右键单击，线性切割，取消选中仅可见。

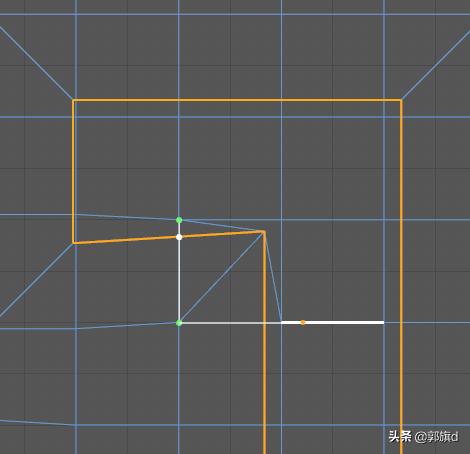

如图所示剪下白线。

右键单击中间的河流线将其消除。

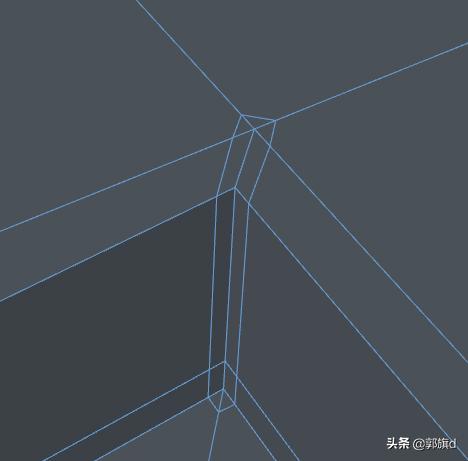

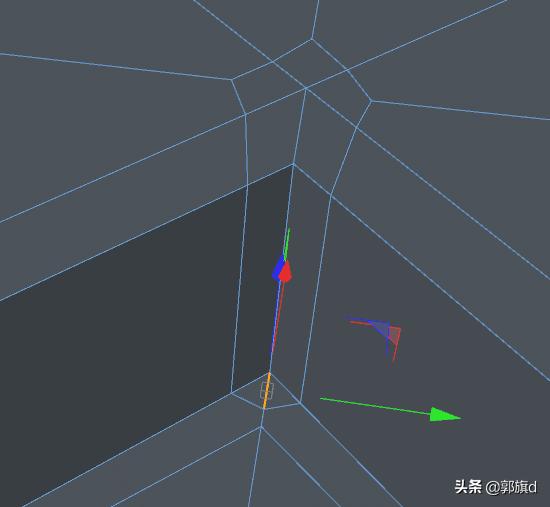

然后在角上加一条支撑线，右键，线性剪切，如白线所示。

右键单击拐角倒角处的所有线(固定距离)

然后支持倒角线，如三个红圈所示。

如图，右键消除选中的线。

然后打开细分，转角没有以前灵活了。
